Bauanleitung für ein Grammophon als CD-Verpackung, eine Herausforderung auch für Bastelprofis !!!
Materialliste: 1 CD-Verpackungsrohling, Stück Aludraht, 2 Trinkröhrchen, div. goldfarbene Kartonstanzteile, 5 Schmuckklammern, eine Holzkugel, ein Stück Bucheinbindefolie, 1 x DinA4 Tonkarton gold, 2 x DinA4 Tonkarton schwarz
1 Stück Karton weiß, ein Nagel, 2 Filzgleiter, Dekorpapier für die CD-Verpackung
Sie benötigen noch: einenZirkel, Folienschreiber in schwarz, eine spitze Schere, tropffreien Klebstoff, ein Geodreieck, eine Spitzzange, einen Bürohefter, ein Messer, Bleistift und Spitzer
Fertigen Sie die einzelnen Bauelemente nach Anleitung, Schnittmuster bzw. Skizze. (Schnittmuster auf Anfrage über deko-cut)
Die Schallplatte:
Zeichnen Sie mit einem Zirkel, Radius 7,5 cm, Material sparend einen Kreis auf den schwarzen Tonkarton .Zeichnen Sie dann einige konzentrische Kreise ein, die Sie später als Hilfslinien für die Rillenbemalung nutzen. Fertigen Sie einen kleinen Kreis, Radius 2,5cm, aus weißem Papier. Bekleben Sie die Kartonscheibe mit Bucheinbindefolie als Schellackersatz, malen Sie mit einem Folienschreiber Rillen auf und gestalten Sie das Mitteldekor. Als optische Halterung wird eine goldene Flügelschraube durch die Mitte gesteckt. Die Platte wird zur Erhöhung (Drehtelleroptik) auf ein Stück Karton geklebt. Ein Drehmechanismus ist nicht vorgesehen!
Der Tonarm:
Schneiden Sie ein 11cm langes Stück vom Röhrchen ab. Heften Sie es auf ca. 3cm mit zwei Heftklammern flach. Schieben Sie ein Stück Aludraht durch das Röhrchen. An der gehefteten Seite knicken Sie den Draht knapp um, an der anderen Seite drehen Sie eine Spirale.
Malen Sie nun die Konturen der goldenen Kartonscheiben und des Papier Dekorelements nach. Die geheftete Seite des Röhrchens kleben Sie zwischen die Kartonscheiben. Für die Fertigstellung beachten Sie bitte die Skizzen!
Der Trichter:
Übertragen Sie das Schnittmuster auf den goldenen Karton. Kerben Sie mit einer geschlossenen Schere die Faltkanten ein. Vor dem Zusammenkleben zeichnen Sie die Konturen mit dem Folienschreiber nach. Mit Bleistiftspänen wird die Oberfläche antik strukturiert. An der Trichterspitze muss ein Loch im Durchmesser des Röhrchens, aber nicht größer, eingeschnitten werden. Für eine schöne Optik an der Halterung sorgt später der kleine Trichter aus goldenem Karton. (Konturen aufmalen nicht vergessen!)
Der schwarze Innentrichter ist baugleich, wird aber erst nach der Montage eingeklebt.
Die Trichterhalterung:
Das übrige Trinkröhrchenstück wird am langen Ende bis ca. 2cm vor der Knickstelle für ein sicheres Ankleben im goldenen Trichter flach geheftet. Die andere Seite wird auf 4,5 cm gekürzt und mit einem goldenen Kartonstreifen in voller Höhe fest umwickelt bis zu einem
Durchmessen von ca. 0,7cm. Dieser Zapfen wird später in die eigentliche CD-Verpackungsbox gesteckt.
Schieben Sie für eine höhere Stabilität noch ein Stück Aludraht in das Röhrchen.
Fertigen Sie aus einem 4,5cm breiten schwarzen Kartonstreifen eng gerollt eine Papiersäule mit einem Durchmesser von ca. 1cm.
Sie wird schräg angeschnitten und fängt später zusätzlich das Gewicht des Trichters ab.
Die Tonarm/Kurbelhalterung:
Schneiden und falten Sie nach dem Schnittmuster eine kleine Schachtel aus schwarzem Karton. Unterlegen Sie die Stellen für die Löcher mit einem kleinen Stück Karton.
Bohren Sie kleine Löcher für die Drahtführung der Kurbel in die markierten Stellen.
Schieben Sie nun den Draht durch und klemmen Sie dabei ein Stück Röhrchen (5cm) zwischen die Löcher. Auf der einen Seite biegen Sie den Draht zu einer flachen Spirale.
Sie bildet den Anschlag. Auf der anderen Seite schieben Sie ein Stück Röhrchen von 6cm Länge und die Holzkugel über den Draht.
Biegen Sie nun für die Kurbel das Draht-Röhrchen, schneiden Sie überschüssigen Draht ab und biegen
Basteln Sie nun das Dekorschild aus dem goldenen Rahmen und dem weißen Karton. Mit einem Streifen aus schwarzem Karton fixieren Sie den Tonarm auf der Schachtel. Überdecken Sie den Ansatz des Streifens mit dem Dekorschild.

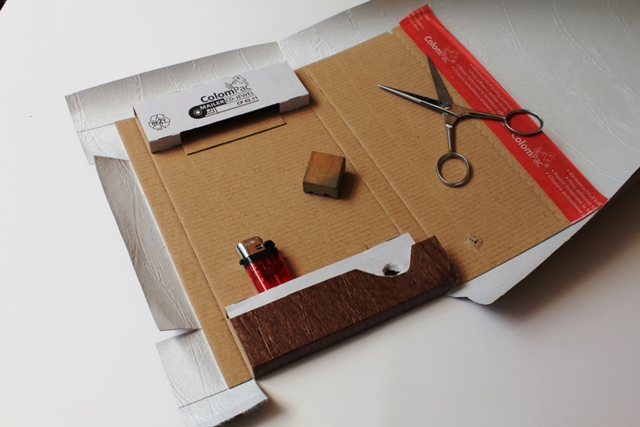

Die CD-Verpackung:
Für den Unterbau des Grammophons wird der CD-Verpackungsrohling gefaltet und die inneren Seitenstützen angeklebt. Die Verschlussseite wird abgeschnitten, denn das CD-Fach soll nach vorne offen sein. Lediglich ein Streifen von 1,5 cm bleibt an der Vorderseite stehen um den Einschub einer CD zu erleichtern, bzw. ein Herausfallen zu verhindern.
Die Faltschachtel wird in guter alter Bucheinbindetechnik mit dem Dekorpapier beklebt und verkleidet. Für die elegante Optik kann das fehlende Deckelstück aus dem Zuschnittrest mit goldenem Papier verkleidet ergänzt werden, oder mit dem Dekorpapier verkleidet eingepasst werden.
Wichtig!!!
Vor dem Ankleben des Deckels muss das Loch für die Trichterhalterung in den Deckel und in das darunterliegende Seitenfach gebohrt werden !!! Das Loch sollte in die rechte obere Ecke mit einem Anstand von je 2cm zu den Seitenkanten.
Vergrößern Sie langsam den Durchmesser, damit der Papierzapfen der Trichterhalterung fest sitzt. Nach der Probe kleben Sie den Deckel der CD Verpackung fest an.

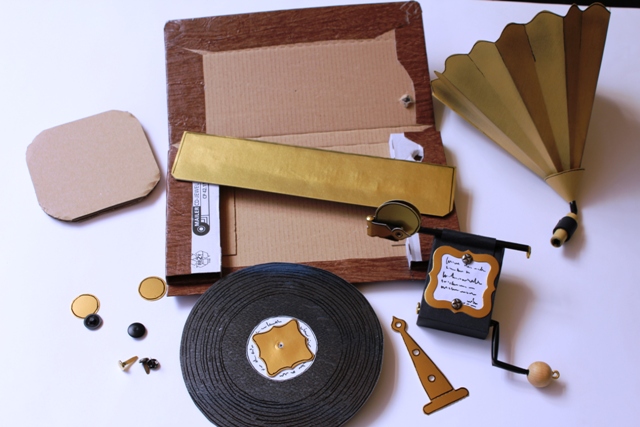

Die Fertigstellung
- Fixieren Sie den Papierzapfen im Loch der CD-Verpackung.
- Kleben Sie den gr. goldenen Trichter unten in den kl. goldenen Trichter und schieben Sie das Röhrchen bis zur Knickstelle in den Trichter. Die flach geheftete Seite des Röhrchens wird nun an der Trichterinnenseite angeklebt. Der schwarze Trichter wird zur Abdeckung innen darüber geklebt.
- Für die Stabilisierung des Trichters nutzen Sie die schräg angeschnittene Papiersäule und das goldene Papierdekoelement.
- Plazieren Sie die Tonarm-Kurbel-Schachtel vor dem Trichter, ganz an die rechte Seite.
- Basteln Sie Zeiger und Skala. Kleben Sie diese links von der Schachtel auf. (Die Schmuckklammer wird nicht in den Unterbau gesteckt!!
- Kleben Sie die Schallplatte so auf, dass der Tonarm die Rillen der Platte erreicht.
- Legen Sie eine CD ein und bewundern Sie Ihr Werk
